行車式吸泥機
XY行車式吸泥機用于污水處理廠、供水廠和工業生產中的平流式沉淀池或斜管沉淀池,排除沉降在池底的污泥和撇除池面的浮渣。沉淀池底為水平池底。
工作原理
本設備有兩中吸泥方式,一種是泵吸,一種是虹吸。
泵吸式吸泥機直接用污泥泵排泥。吸泥機工作時,同步啟動液下泵,將污泥抽出池外。虹吸式吸泥機利用虹吸原理,在吸泥機工作之前,啟動真空泵或水射器,抽去吸泥管內的空氣后,停止真空泵。打開吸泥管,利用沉淀池內外的水位差,將由池底刮泥板刮集到吸泥嘴處的活性污泥源源不斷地抽出池外。
原水經沉淀池沉淀后,上清液從溢流堰或排水管排出,污泥在重力作用下沉降,在整個沉淀池底形成一層濃度較高的泥層。驅動行走裝置帶動工作橋和吸泥系統在沉淀池中來回行走,將池底污泥刮集至各吸泥管口,污泥被污泥泵或虹吸管排出池外,同時池面浮渣被撇渣裝置刮到位于池端的浮渣槽排出。根據污泥量來調節排泥的次數和每次排泥的時間。
主要特點
◆ 泵吸方式采用無堵塞潛污泵提升污泥,具有無堵塞、噪聲低、能耗小、安裝維修方便等特點。沉淀池可以有多條縱向排水槽或排水管;
◆ 虹吸方式采用真空泵或水射器形成真空,簡單可靠;
◆ 行走方式有軌道式和無軌式;
◆ 程序控制刮吸泥機定時全天候往返吸泥;
◆ 過載工作時自動報警停機。

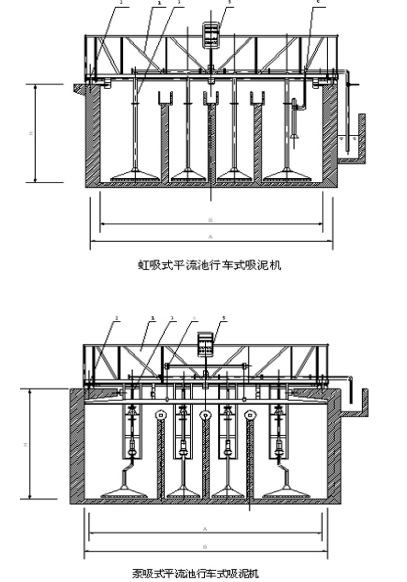

結構示意圖
